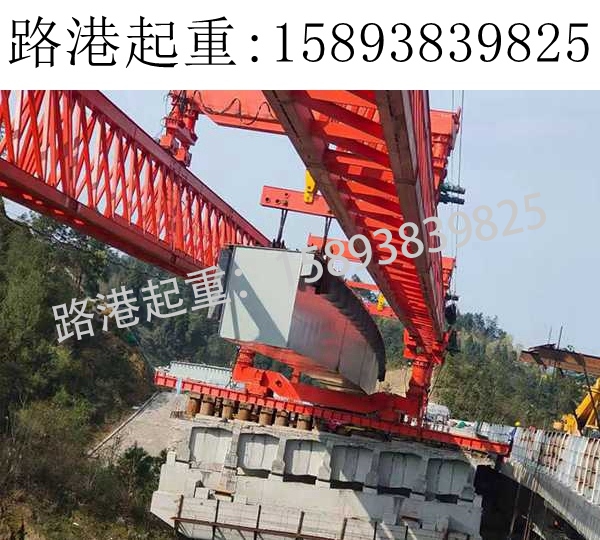

运架一体机15893839825又称流动式架桥机,是一种新型的铁路预制梁架设工程机械。它集运梁、架梁于一身,较原有的架桥机、运梁车有明显的优势。在隧道比较多的路段,可以省去拆卸架桥机的工作,简单地改装主支腿,就可以完成,省去大量的时间。
运架一体机主要包括运梁机和导梁机,其特征在于:运梁机包括运梁主梁和伸缩式运梁支腿,伸缩式运梁支腿设置于运梁主梁上;导梁机包括导梁主梁、前导梁支腿、中导梁支腿和后导梁支腿,前导梁支腿、中导梁支腿和后导梁支腿分别设置于导梁主梁上;其中,伸缩式运梁支腿能够沿其长度方向伸长或缩短,前导梁支腿和中导梁支腿能够沿导梁主梁的长度方向移动,后导梁支腿能够沿导梁主梁的长度方向翻转,以配合实现导梁机在各个待架设的桥墩之间移动。
运架一体机能用于在混凝土梁场吊运客运专线混凝土箱梁,并能够在桥位架设混凝土箱梁。具有施工速度快,机动灵活,可实现隧道口0距离架桥、在山区中桥隧相连的隧道口架桥不用拆解部件,不需要辅助机械和过多人工等优点。
说说高铁运架设备组装时需遵循的规定
在用起重机进行组装,过程中有工作人员指挥,遵循平衡稳定的原则,前进轮用木楔刹死,避免溜滑。组装过程中安排工作人员负责桁架的水平检查,保持高铁运架设备的平稳,严禁不同步提升桁架。组装过程中同时遵循以下规定:
1、组装处地基经过压实处理,保障密实度和平整度,并宽于台面2—3米。
2、组装现场应封闭,禁止闲杂人员进入。进入组装现场的工作人员应戴好**帽,穿好防护鞋,在桁架梁上工作的人员应系好**带。
3、组装高铁运架设备应由负责人和指挥人员负责现场指挥,按照“自下而上、从中间到两边”的作业流程依次装配。组装桁架梁时要搭好枕木垛,安装每个部件都要严格检查。安装电机时要确认旋转方向,功用相同的电机转向应一致。安装液压件要注意进出油口位置不能装反。
4、组装高铁运架设备使用汽车起重机配合进行作业,严格执行规章制度,由一人现场指挥。不准使用挖掘机、装载机等工程机械代替起重机作业。
